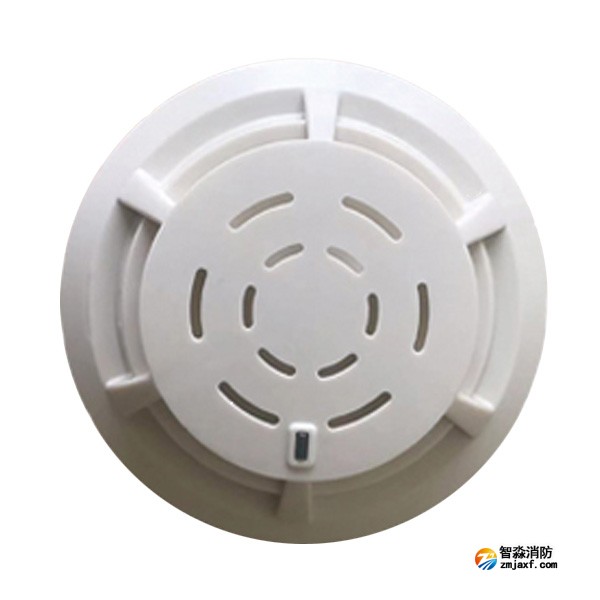

海灣JTF-GOM-G5C 點型復合式感煙感溫火災探測器接線安裝技術

特點

海灣JTF-GOM-G5C點型復合式感煙感溫火災探測器（簡稱探測器）是由煙霧傳感器件和半導體溫度

傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。由于感煙與感溫的復合技術，使得

該款復合探測器不僅能對產生煙霧的物質燃燒進行探測報警，同時也能對酒精燃燒等有明顯溫升的

明火進行探測報警，擴大了探測器的應用范圍。探測器具有以下特點：

（1） 地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。

（2） 單片機實時采樣處理數據、并能保存 14 個歷史數據，曲線顯示跟蹤現場情況。

（3） 具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。

（4） 無極性二總線信號。

（5） 應用軌到軌運放，抗灰塵累積能力強。

（6） 指示燈指示明顯，360 度范圍可見。

主要技術指標

1. 探測器類別：A2R

2. 工作電壓：

信號總線電壓：總線 24V 允許范圍：16V～28V

3. 工作電流：

監視電流≤0.35mA

報警電流≤1.5mA

4. 指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮；故障指示燈，黃色，故障時常亮。

5. 編碼方式：電子編碼（編碼范圍為 1～242）

6. 線制：信號二總線無極性

7. 使用環境：溫 度：-10℃～+50℃    相對濕度≤95%，不凝露

8. 外形尺寸：直徑 103mm 高 53mm（帶底座）

9. 外殼防護等級：IP32

10. 殼體材料和顏色：ABS，白色

11. 重量：約 130g

12. 安裝孔距：45mm～75mm

保護面積

建議參考點型感煙火災探測器和點型感溫火災探測器的設置要求，具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

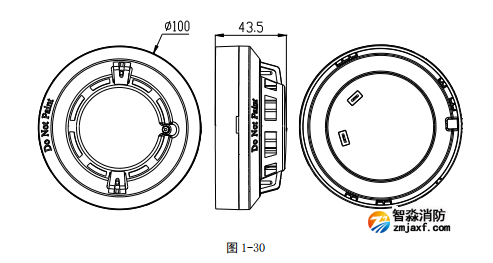

探測器的外形結構示意圖如圖 1-30：

本探測器的安裝及布線與 JTY-GD-G5T 點型光電感煙火災探測器相同。
